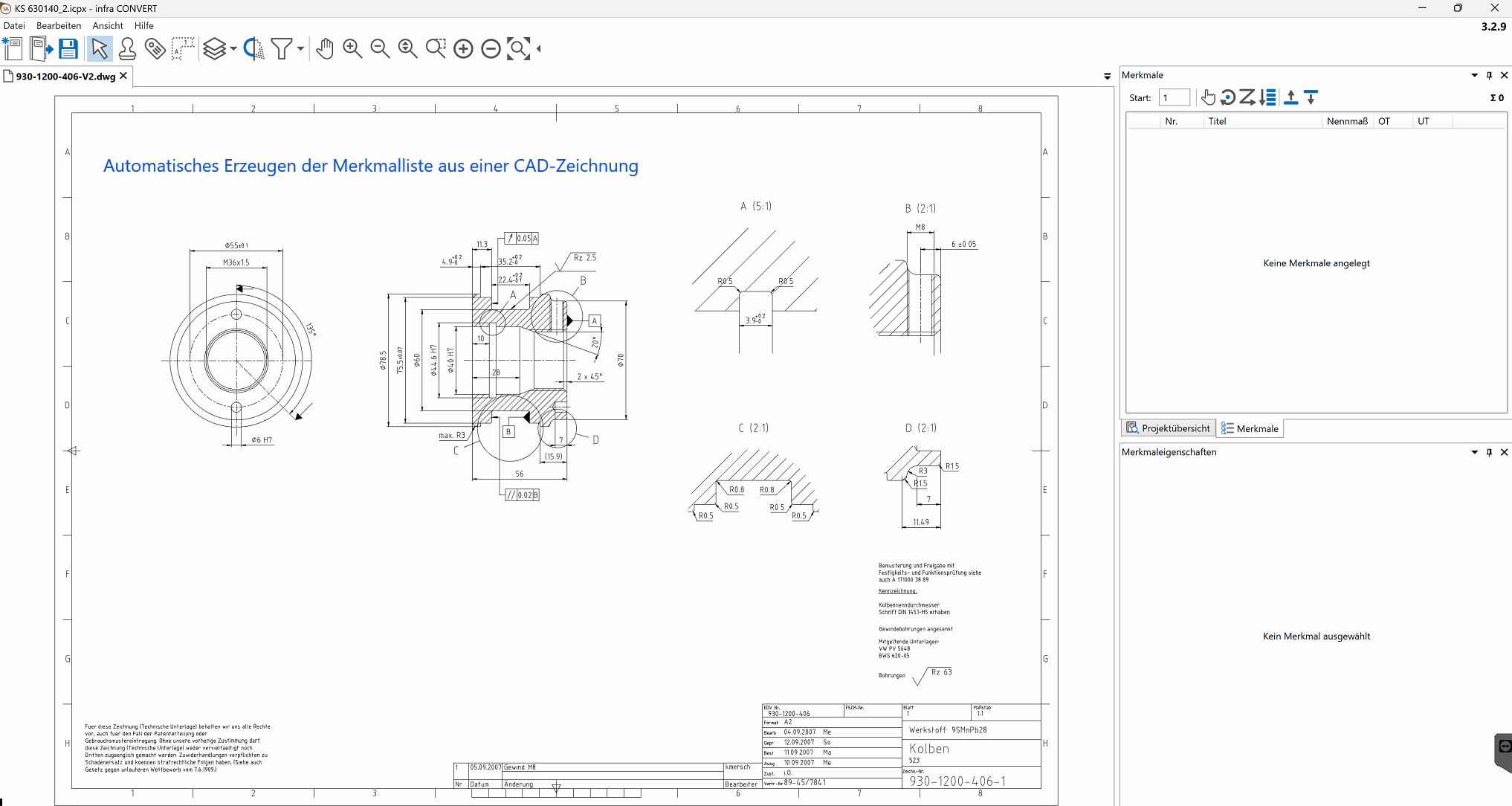

Erstellen Sie schnell und sicher Prüfpläne für die Erstbemusterung oder die statistische Prozesskontrolle aus Zeichnungen. Mit infra – CONVERT können Sie Ihre Zeichnungen elektronisch mit VDA- Stempeln versehen (Positionieren) und somit die qualitätsrelevanten Merkmale in der Zeichnung kennzeichnen.

Übernehmen Sie die Bemaßungsangaben aus 2D- CAD- Zeichnungen automatisch. Somit vermeiden Sie Übertragungsfehler beim Erstellen von Prüfplänen und sparen eine Menge Zeit. Es können sowohl einzelne Maße, mehrere Maße in einem ausgewählten Bereich oder alle Bemaßungen in der Zeichnung mit wenigen Mausklicks übernommen werden.

Die Allgemeintoleranzen und Abmaße für Passungen können automatisch aus Tabellen übernommen werden, das Nachschlagen in den Tabellenwerken entfällt und Übertragungsfehler werden vermieden.

Für Zeichnungen, die als PDF- oder Grafikdatei gespeichert wurden, steht ein Schnelleingabedialog zur Verfügung, mit dem Sie die Bemaßungsinformationen schnell und einfach in den Prüfplan übernehmen können.

Die gestempelten Zeichnungen können gedruckt, geplottet oder als PDF- Datei ausgegeben werden. Zudem können automatisch Grafiken für jedes Merkmal erzeugt werden, die später am Messplatz angezeigt werden können, um somit die Messaufgabe zu visualisieren.

PDAP bietet eine integrierte Schnittstelle zu infra – CONVERT, so dass Sie aus Ihrem System heraus die Zeichnung bearbeiten und den Prüfplan automatisch übernehmen können.

Bei einem neuen Versionsstand der Zeichnung übernehmen Sie die Daten des existierenden Prüfplans in die neue Zeichnung und es werden automatisch alle unveränderten Merkmale eingefügt. Sie müssen nur noch die geänderten Merkmale bearbeiten.

Anwender bestätigen uns ein Einsparpotential bei der Prüfplanung von bis zu 70% !
